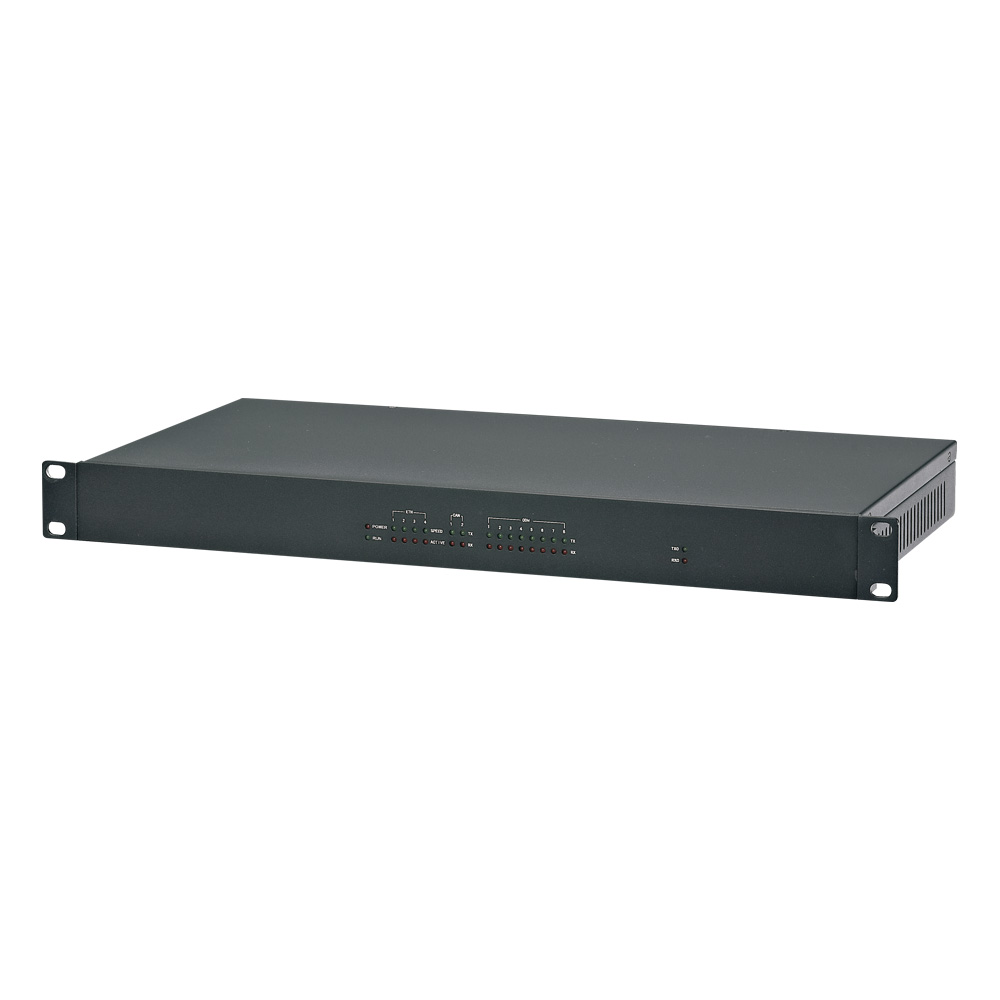

產品概述：
CZ-WG001站房智能輔助與人工智能可視化網關，可以實現各種微機保護、自動裝置、工控裝置的通信管理；實現多種測控裝置、智能電能表的通信管理；實現廠站智能輔助設備如直流電源通信的通信管理；實現與廠站主計算機系統的通信交貨；以及實現與遠動調度、集控中心的數據篩選、處理、轉發等。支持各種通信接口（以太網、RS232、RS422、CAND等）和通信規約（如IEC-61850\IEC60870-5-101\IEC60870-5-104\ IEC60870-5-103\部頒CDT\HostZF\XT9702\SC1801\U4F等），并能通過二代北斗、GPS自動接收對時和統一系統時間。完成各設備、裝置通信狀態檢查和監視、記錄，并對內部數據再加工處理、邏輯生成，轉發信息的編輯、合成。通過網絡遠程維護和監視?？膳渲秒p機冗余的工作方式，通信通道監視和自動切換。裝置本省具有自診斷和告警功能。?裝置特點
● 在線調試與診斷功能
● 遠程升級功能
● 軟硬件看門狗功能
● 高速以太網
● 高速串口
● 多種規約接入
● 多種規約轉出
?
功能總述
本通訊管理機采用高速32 位工業控制CPU， 采用實時多任務嵌入式linux 操作系統做為系統平臺。具有運行可靠，抗干擾能力強，響應速度快，易于擴展， 易于調試，集成了強大而靈活的規約庫，兼容國內，國外各大保護廠商及相關的設備主要生產廠商的通信規約， 在工程實施中只需根據接入廠家設備協議、 當?shù)氐谋O(jiān)控主站協議與遠方調度的協議與要求配置即可實現通信。
本通訊管理機基本型有2~4 個以太網口, 2~16 個RS485 口均可配置為不同協議的接入， 可以作為變電站內的通信管理管理機，可以用于變電站內智能通訊管理機的通信規約轉換通訊管理機，也可以用于保護管理系統中作為子站，用來接入變電站內的保護通訊管理機，完成變電站內保護通訊管理機的信息收集和管理工作。
硬件資源
● 標配網口：2 路或4 路100M 以太網
● 標配串口：2 路、4 路、11 路或16 路RS485，其中至少2 路可作RS232 使用
● 其它配置：根據現場需求進行非標配置
軟件資源
1、接入規約配置
● 通用Modbus 規約，InModbus
● 通用Modbus 規約，InModbus2
● 1997 版DLT645 規約，In97Dlt645
● 2007 版DLT645 規約，In07Dlt645
● GB101 規約，In101
● GB104 規約，In104
● 南自103 規約，InNZ103
● 南自機電Can 規約，InNZJDCan103
● 公式規約，InCombine
● 串口103 規約，InCom103，
2、轉出規約
● 南自103，OutNZ103
● 南瑞繼保103，OutNRJB103
● GB101 規約，Out101
● GB104 規約,Out104
● CDT 規約，OutCDT
● CDT 規約UDP 版本，OutCDTUDP
● Xml 能耗協議，OutEnergy
● Modbus 規約，OutModbus
● ModbusTCP 規約OutModbusTCP
● N4F 規約，OutN4F
可接入監控主站數為多個，其以太網地址可以整定為任意合理
?
