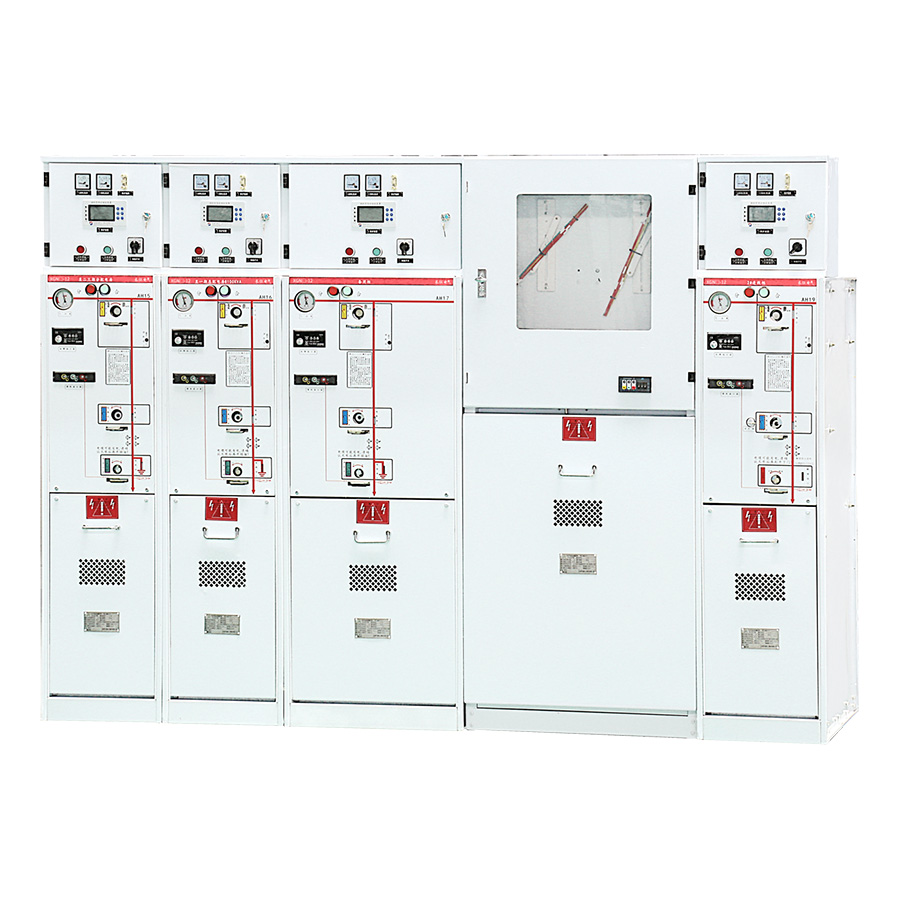

產品概述：
XGN□-12全絕緣全封閉氣體環網柜產品廣泛用于10kV/6kV配電系統，是城鄉各類用戶變配電系統的選用開關產品。 開關柜為模塊化單元模式，可根據不同用途進行組合；由固定式單元組合與可擴展型單元兩大類，滿足各種變電站對緊湊型開關柜靈活使用的需要。 XGN□-12全絕緣全封閉氣體環網柜是一個完全密封的系統，其所帶電部件以及開關封閉在不銹鋼的本體內。整個開關裝置不受外部環境條件影響，從而可以確保運行可靠性及人身安全。并且實現了免維護。通過選擇可擴展母線，可以實現任何組合，達到全模塊化。擴展母線安全絕緣和屏蔽，確保了可靠性和安全性。XGN□-12全絕緣充氣式環網開關設備同時可以提供TV化的自動化解決方案，形成了智能化開關的概念，并將現場安裝及調試工作量大大降低。 XGN□-12全絕緣全封閉氣體環網柜分為非擴展標準配置和可擴展標準配置。由于具有全模塊和半模塊的組合性以及自可擴展性，因而具有極特殊的靈活性。 XGN□-12全絕緣全封閉氣體環網柜執行GB標準。在室內條件下(20℃)運行的設計壽命超過30年。
產品型號說明
| ① | 全絕緣全封閉氣體環網柜 |
| ② | 額定電壓：12 額定電壓 12kV；24 額定電壓 24kV |
| ③ | 柜型名稱： C : 負荷開關柜； F : 熔斷器組合柜； V : 真空斷路器柜； SV，SL, 母線分段柜； M : 計量柜； PT : PT 柜 ( 共箱柜由 C,F,V,SV,SL 任意組合而成。) |
| ④ | 額定電流：630 額定電流 630A；1250 額定電流 1250A |
| ⑤ | 擴展類型：I : 左邊擴展；D : 右邊擴展；ID : 兩邊擴展 ；空白 : 不可擴展 |
| ⑥ | 電纜進出線方式：L : 左邊電纜進出線；R : 右邊電纜進出線；LR : 兩邊電纜進出線 空白 : 正面進出線 |
| 單元代號 | 意義 | 單元代號 | 意義 |
| C | 標準單套管負荷開關單元 | - | 母線頂套管 |
| F | 負荷開關 - 熔斷器組合電器單元 | SL | 母聯單元 |
| V | 斷路器單元 | M | 計量單元 |
| D | 電纜進線單元（不帶開關） | PT | PT 單元 |
| + | 母線側套管 | 1K2(4) | 雙套管出現的負荷開關單元 |
SF6氣體壓力：20℃下絕對壓力1.4BAR
氣體年泄漏率：≤0.2%年技術參數
| 型號 | C 模塊 | F模塊 | V 模塊 | CB 模塊 | |||
| 復合開關 | 組合電器 | 真空開關 | 隔離 / 接地開關 | 真空斷路器 | 隔離 / 接地開關 | ||
| 額定電壓 | kV | 12 | 12 | 12 | 12 | 12 | 12 |
| 額定頻率 | Hz | 50 | 50 | 50 | 50 | 50 | 50 |
| 工頻耐受電壓 ( 相間 / 端口 ) | kV | 42/48 | 42/48 | 42/48 | 42/48 | 42/48 | 42/48 |
| 雷電沖擊耐受電壓 | kV | 75/85 | 75/85 | 75/85 | 75/85 | 75/85 | 75/85 |
| 額定電流 | A | 630 | 注 1) | 630 | 1250/630 | ||
| 額定閉環開斷電流 | A | 630 | |||||
| 額定電纜充電開斷電流 | A | 135/135 | |||||
| 額定短路關合電流 ( 峰值 ) | A | 50 | 80 | ||||
| 額定峰值耐受電流 | kA | 50 | |||||
| 額定短時耐受電流 | kA/3s | 20 | |||||
| 額定短路開斷電流 | kA | 31.5 | 20 | 25 | |||
| 額定轉移電流 | A | 1750 | |||||
| 配用熔斷器最大電流 | A | - | 125 | ||||
| 回路電阻 | -n | ≤300 | ≤600 | ||||
| 機械壽命 | 次 | 5000 | 3000 | 5000 | 2000 | 5000 | 5000 |
注：1）取決于熔斷器的電流額定值

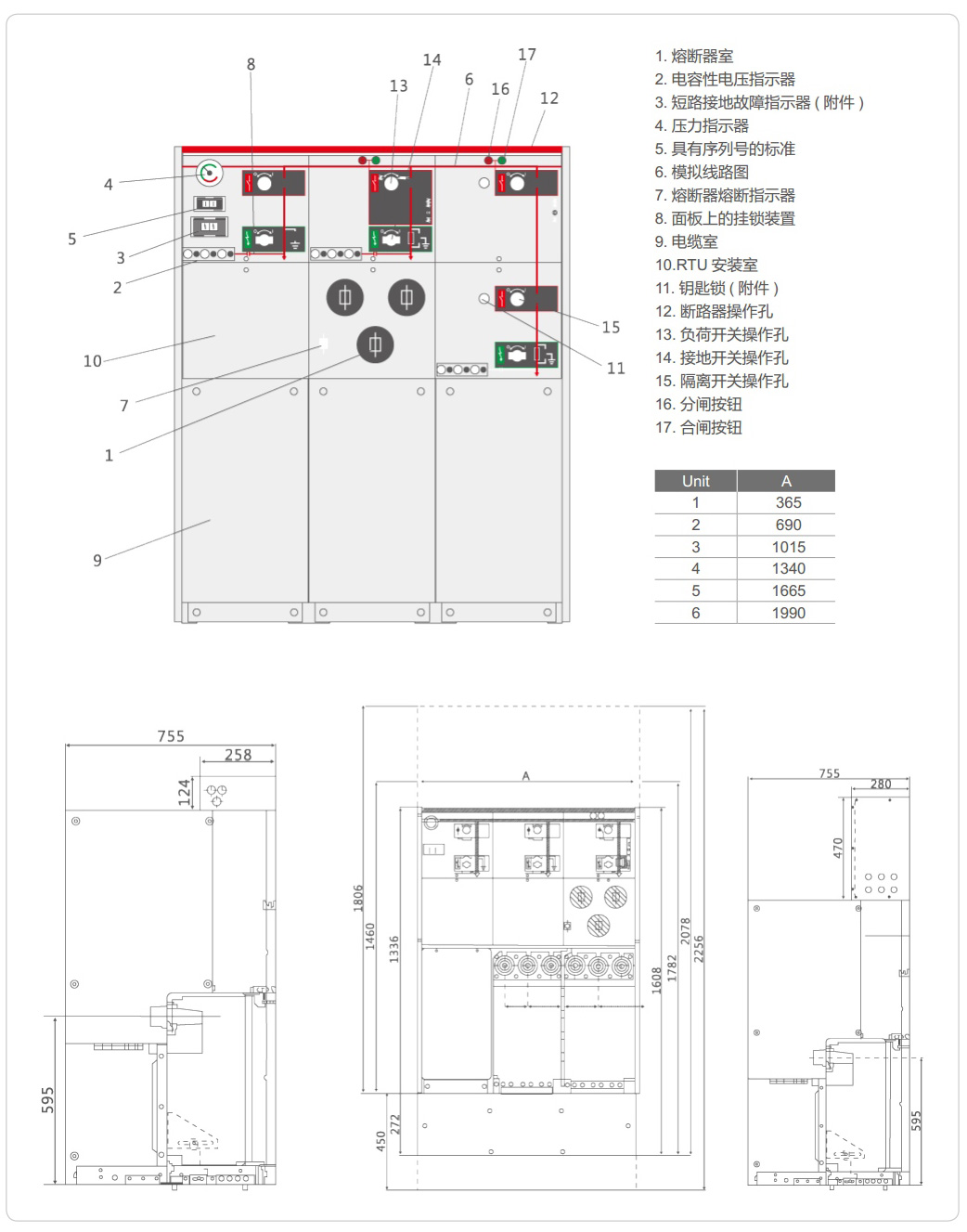

結構及安裝尺寸圖
