產品概述：

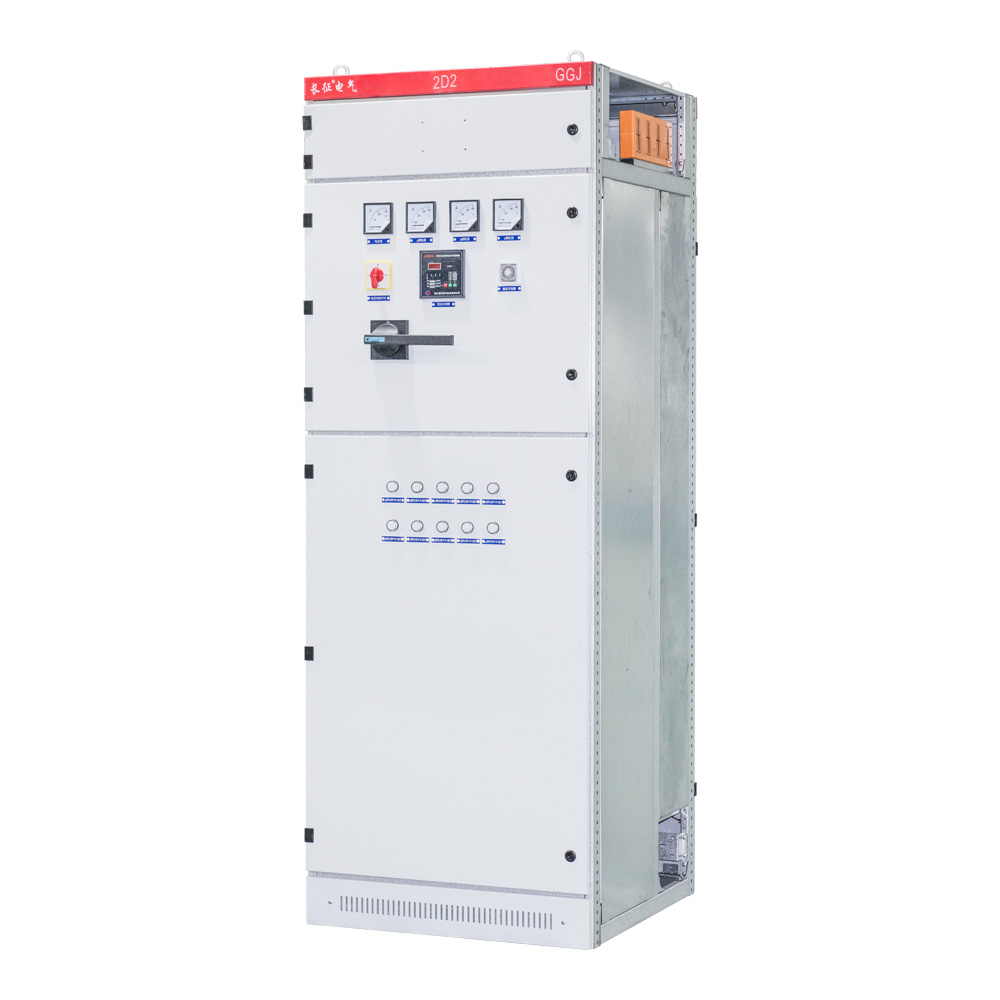

GGJ低壓無功功率補償柜是針對電網實際情況而專門設計的，它采用智能控制技術，一方面有效解決了在諧波工況下并聯電容器自動投切無功補償?shù)膯栴}，另一方面可以根據用戶實際要求濾除諧波，清潔電網環境，降低損耗，消除諧波危害；并向系統提供容性無功，改善功率因數?？捎糜陔娏?、冶金、石油化工、工礦企業、建筑、機械等行業配電系統中。產品型號說明
| ① | 低壓無功功率補償柜 |
| ② | 額定電壓 (kV) |
| ③ | 額定電流 (A) |
| ④ | 諧波支路 (3、5、7、11) |
| ⑤ | J: 靜態 D：動態 |
使用環境條件
● 海拔高度：2000米；
● 環境溫度：-25~+40℃；
● 相對濕度：不超過90%(20℃)；
● 安裝場所無易燃、易爆物品，無腐蝕性氣體和導電塵埃；
● 無劇烈震動和顛簸，安裝傾斜度不大于5度；
注:訂購本產品超出上述條件規定時，請與本公司協商。
結構簡介
● 電壓過零點投切補償裝置，實現無涌流、無沖擊，可頻繁、快速投切電容器；
● 響應速度快，快速跟蹤系統負荷的無功變化，實時動態或靜態響應投切；
● 采用電容器自動/手動投切裝置，可頻繁操作，提高補償精確度；
● 柜頂裝有散熱風機，有溫控開關控制，適時調節柜內溫度；
● 保護功能齊全：有短路、過載、過壓、欠壓、缺相等保護，設置方便。
技術參數
● 額定電壓：400V，660V，1000V；
● 額定頻率：50Hz；
● 額定容量：30-1000var；
● 運行電壓范圍：0.8-1.1 Un；
● 電容器接線方式：Y或△；
● 測量誤差：電壓：±0.5%，電流：±1%，無功：±1%；
● 投切方式：按諧波電壓或功率因數自動投切；
● 投切延時：0-999s可調。

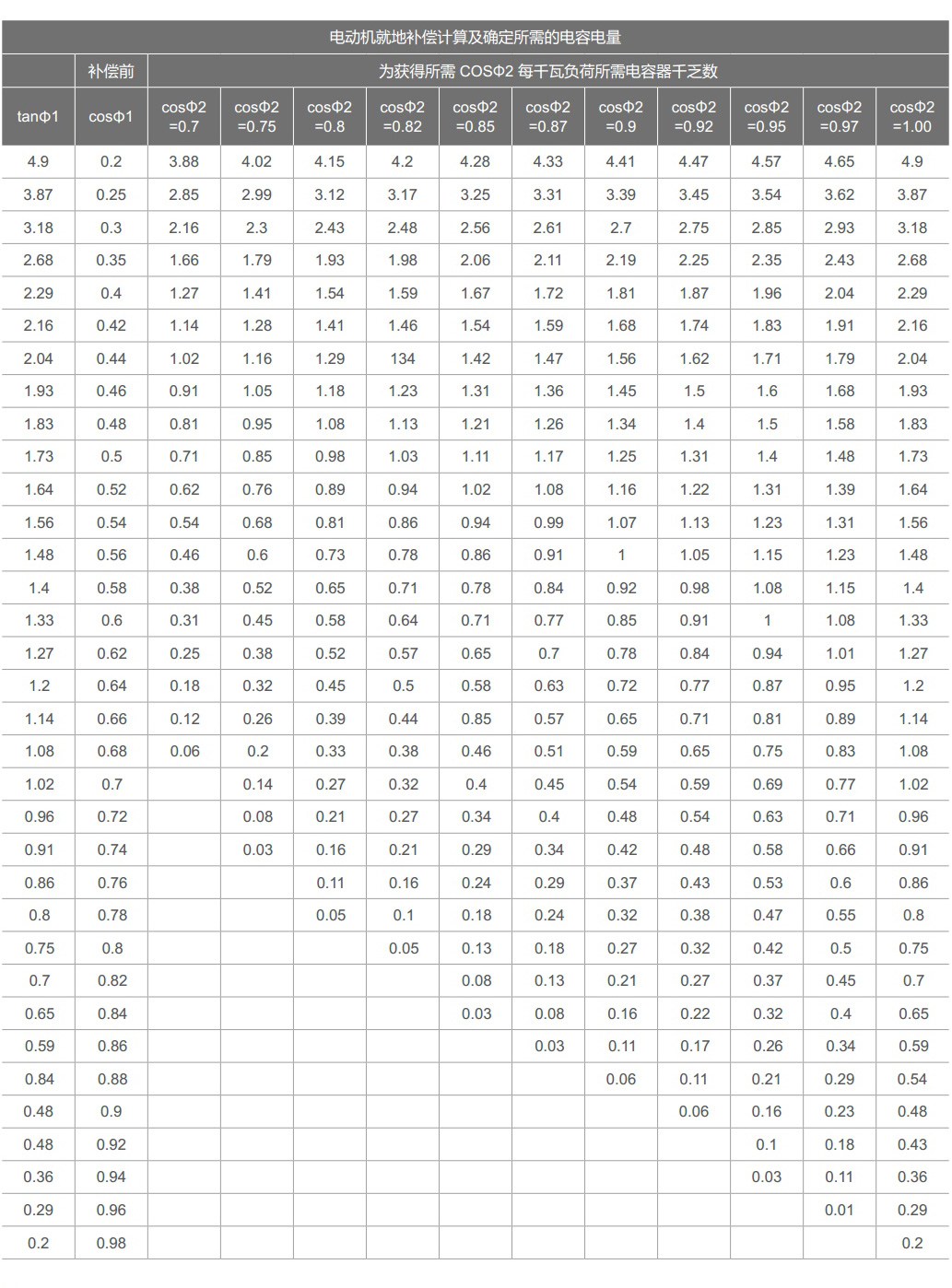

常用配置表

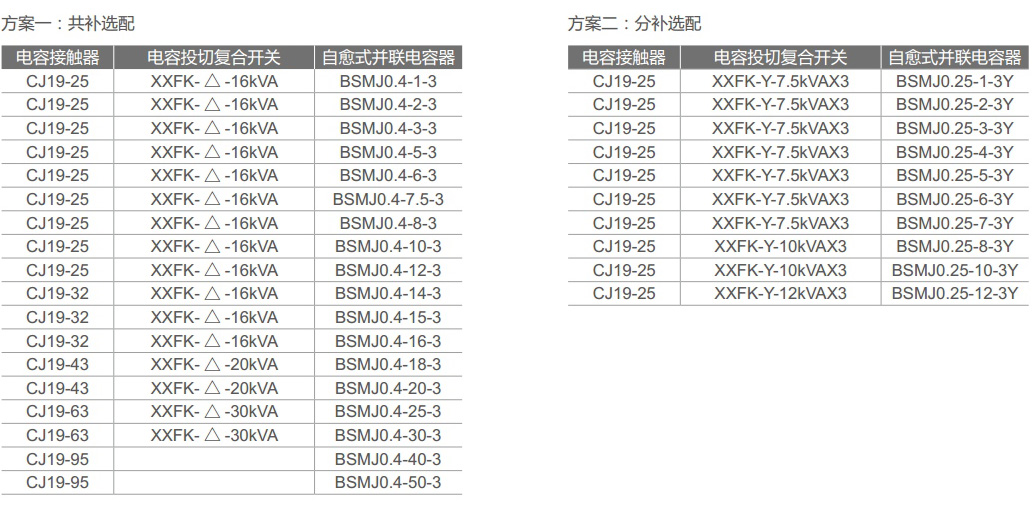

參考方案
