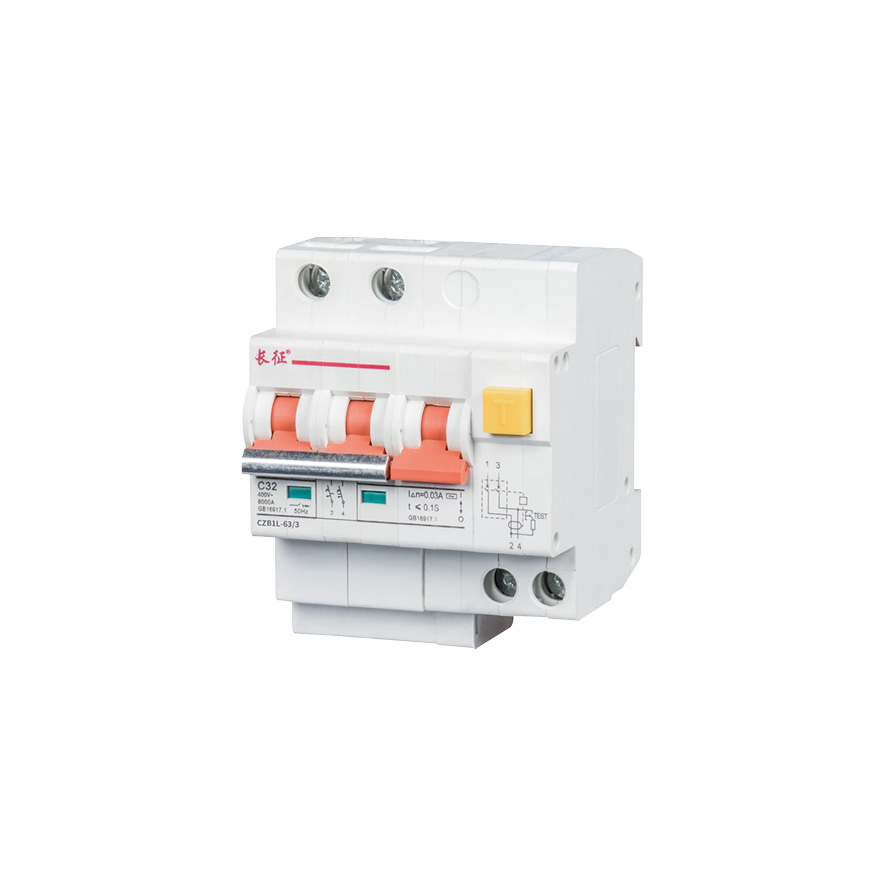

產品概述：
CZB1L-63 系列漏電斷路器適用于交流 50Hz．額定電壓—極二線、二極二線 230V，三極三線、三極四線、四極四線為 400V，額定電流至 63A 的線路中，當人身觸電或電網泄漏電流超過規定值時，漏電斷路器能在極短的時間內迅速切斷故障電源，保護人身及用電設備的安全。 漏電斷路器具有過載和短路保護功能，可用來保護線路或電動機的過載和短路，亦可在正常情況下作為線路的不頻繁轉換啟動之用。 符合標準：GB16917.1。型號及其含義
| ① | 企業特征代號 |
| ② | 小型斷路器 |
| ③ | 設計序號 |
| ④ | 殼架等級額定電流 |
| ⑤ | 額定電流 |
| ⑥ | 極數 |
| ⑦ | 額定漏電電流 |
| ⑧ | 脫扣特性 (B、C、D) |
正常工作條件和安裝條件
1、安裝地點的海拔不超過 2000；
2、周圍空氣溫度為 -5℃ ~+40℃，24h 平均值不超過 +35℃；
3、 大氣的相對溫度，在最高溫度為 +40℃時不超過 50%；在較底溫度下允許有較大相對濕度，最濕月的平均最大相對濕度為 90%．同時該月平均最低溫度不超過 +25℃，并考慮到因溫度變化在產品表面生成的凝霜；
4、污染等級為 2 級；
5、安裝類別通常為Ⅱ類；
6、安裝在無爆炸危險的介質中，且介質中無足以腐蝕金屬和破壞絕緣的氣體與塵埃；
7、安裝地點沒有雨雪侵。
結構
?本漏電斷路器以主電源為輔助電源，是電流動作型電子式漏電保護斷路器；漏電斷路器主要由主開關、零序電流互感器、漏電脫扣器、電子放大部件、試驗裝置，全部零部件均裝在—個塑料外殼中。
本產品由 CZB1-63 小型斷路器與漏電脫扣器拼裝而成并通過推桿進行聯動，具有外形美觀小巧，重量輕，性能優良可靠，脫扣迅速，導軌安裝暫特點。
將漏電斷路器手柄扳向 ON 位置時，通過機械機構帶動動觸頭向靜觸頭運動并與靜觸頭可靠接觸，接通電路。當線路發生過載故障時，過載電流使熱雙金屬元件彎曲并推動杠桿使得機械鎖定機構復位，動觸頭迅速離開靜觸頭，從而實現分?jǐn)嗑€路的功能；當線路發生短路故障時．短路電流使瞬時脫扣器動作，鐵心頂桿推動杠桿使得鎖定機械復位，實現分?jǐn)喙δ?。?dāng)線路發生剩余電流或觸電故障時，零序互感器輸出的信號觸發可控硅導通，使剩余電流脫扣器鐵心動作，推桿推動斷路器脫扣，使漏電斷路器在極短時間內切斷電源，從而實現剩余電流保護功能。
??

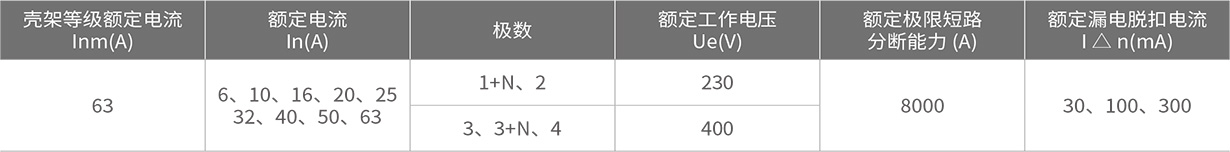

主要技術參數

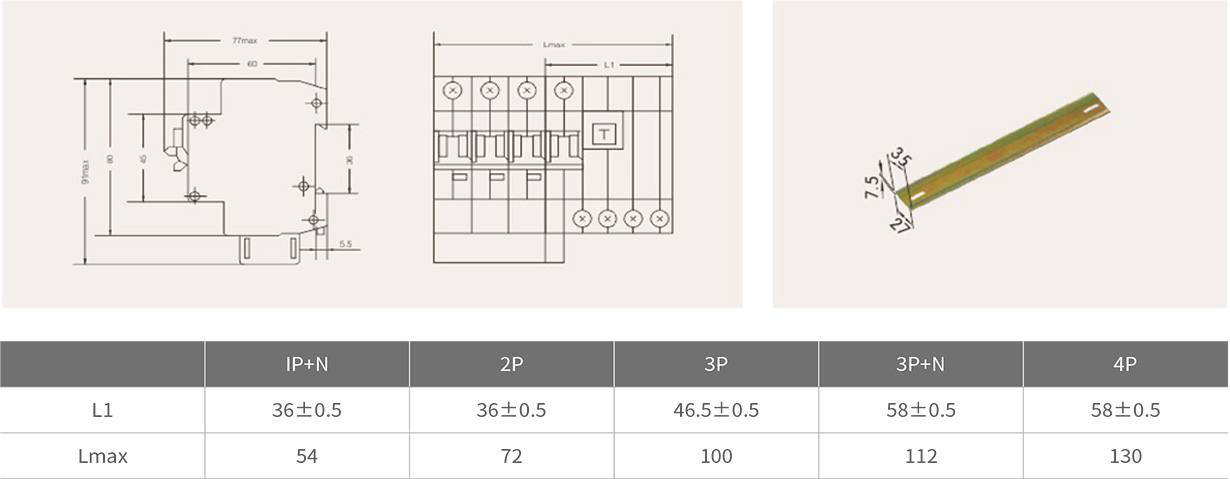

外形及安裝尺寸
??
