??產品型號說明

①	預裝式變電站
②	結構特征：P- 品字形；M- 目字形
③	設計序號
④	高壓側額定電壓 (kV)
⑤	低壓側額定電壓 (kV)
⑥	變壓器額定容量 (kVA)

使用條件
● 海拔高度：≤1000m；
● 環境溫度：-25℃~+40℃，(最高月平均氣溫+30℃，最高年平均氣溫+20℃）；
● 相對濕度：日平均值不大于95％，月平均值不大于90％；
● 防震水平：水平加速度0.4m/s2，垂直加速度0.15m/s2；
● 安裝地點無劇烈沖擊、 無嚴重污染和化學腐蝕、 無導電塵埃及爆炸危險 ；
注:訂購本產品超出上述條件規定時，請與本公司協商。

技術參數

序號	名稱	單位	高壓電器	變壓器	低壓電器
1	額定電壓	kV	6/10	60/0.4 10/0.4	0.4
2	額定容量	kVA		50~1600
3	額定電流	A	200、400、630		100~3200
4	額定短路開斷電流	A	負荷開關 400-600		15~63kA
		kA	組合開關取決于熔斷器
5	額定短時耐受電流	kA	16,20(4s)		15(1s)
					30(1s)
6	額定峰值耐受電流	kA	31.5，50		30
					63
7	工頻耐壓 (1min)	kV	相對地及相間 32/42	25/35( 油浸 )	≤0.3,2
			隔離斷口 36/48	20/28( 干式 )	● 0.3，2.5
8	雷電沖擊耐壓 ( 峰值 )	kV	相對地及相間 60/75	60/75
			隔離斷口 70/85
9	箱體防護等級
10	噪聲水平	ab		IP23
11	執行標準		GT/T 17467《高壓低壓預裝式變電站》	55
			DL/T537 《6-35kV 箱式變電站訂貨技術條件》

注：變壓器容量小于200kVA時項5、6不作要求。

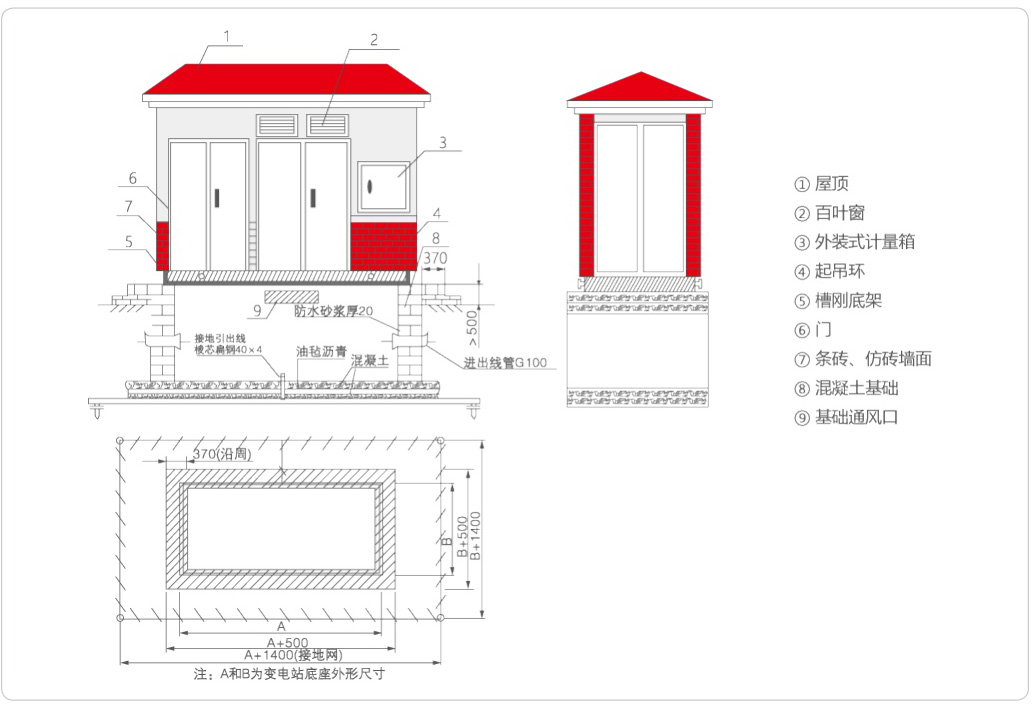

安裝尺寸圖


訂貨須知
用戶如訂貨需提供以下資料：
● 型號、容量、數量、顏色外形尺寸要求，外殼材料；
● 變壓器的型號、性能、聯結組別、分接范圍及阻抗要求；
● 高低壓側一次接線方案、元器件型號、規格和要求；
● 變壓器油(25#、45#、高燃點油)；
● 電力智能化管理網或物業管理對箱式變電站的入網配置要求；
● 特殊要求與制造商協商解決。

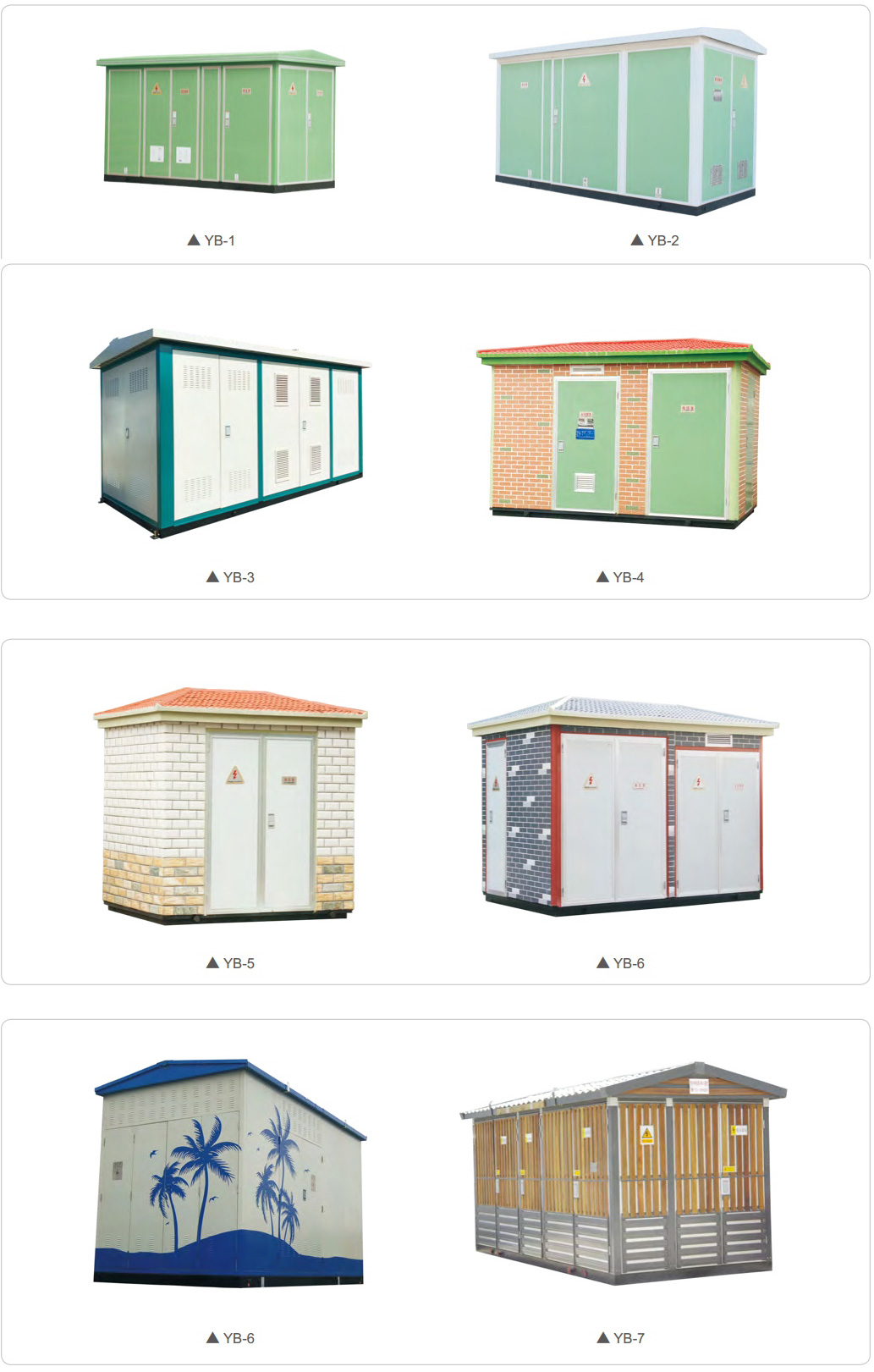

部分產品外形圖舉例
