產品概述：

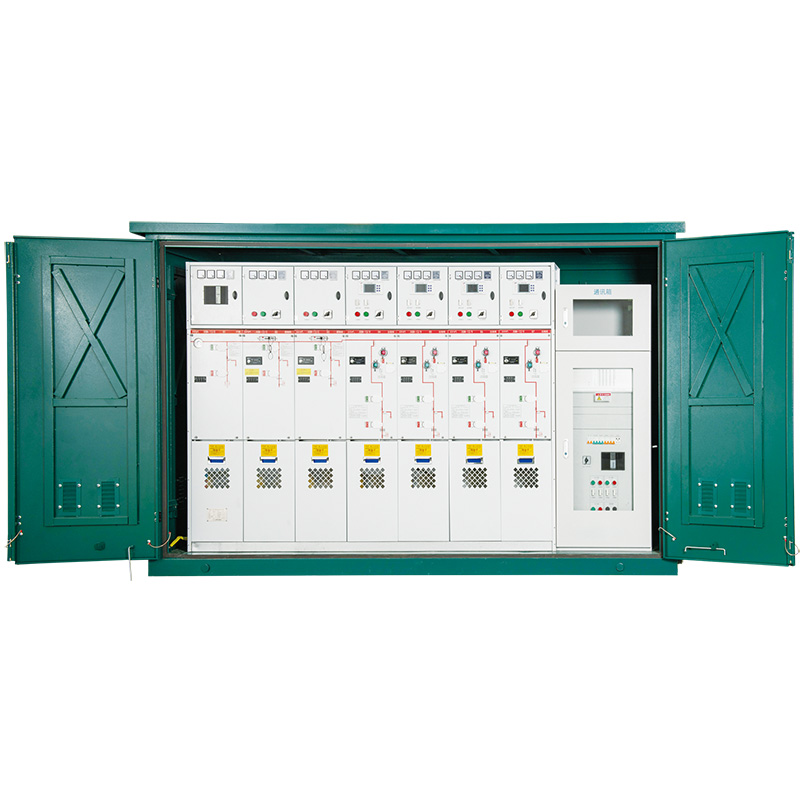

隨著社會的不斷發展進步，我國城市電網發生了巨大變化，大多數城市已經形成或正在形成用電負荷密集區。過去那種從變電站12/24kV 線路（或分支線路）到直接用戶端的供電已難以滿足城市發展的要求，因此產生了一種新的，通過開閉所供電方式。 XGN □ -12（V、C、F、PT）/T630-25 一、二次融合成套環網箱（開閉所）、站所終端是響應國家電網標準《配電一、二次成套設備技術標準》要求推出的智能型成套設備，融合電磁式電壓，電流互感器，電能計量模塊，高速故障暫態波形等先進技術的成套設備。 其由環進、出單元，饋線單元，母線設備（PT）單元，集中式 DTU 及連接電纜組成，能夠采集有功功率，無功功率，功率因數，頻率，零序電流和零序電壓，具備線損計量、電能計量，以及線路有壓鑒別，電壓越限，負荷越限等告警上送，短路故障檢測與處理，單相接地故障檢測與處理功能，支持短路 / 接地故障事件上送，以滿足配網自動化需求。?主要功能
在傳統的DTU功能基礎上增加了計量級的配電線損采集功能，優化了小電流接地故障的判斷及定位功能，提高采樣頻率，使得故障錄波的波形更加接近真實波形。
● 線損采集功能
采用配電線損采集模塊實現間隔電能量采集功能，實時計量線路上的電能量數據，包括正反有功電量和四象限無功電量計算，從而實現雙向計量分功能，并支持定位功能。
● 小電流接地故障判斷和定位功能
通過對相電流互感器及零序電流互感器數據分析采集，控制單元對這些特征量通過多種算法進行判別，從而精確的定位故障發生的區域。
● 故障錄波功能
通過每周波128點的采樣，并完整記錄故障前4個周波和故障后8個周波的各通道波形，以及位置等遙信信息，上送至主站分析故障產生的原因，并支持64條故障錄波的循環存儲。
產品功能特性
● 適應饋線自動化要求，控制器以線路電壓為判據；
● 通過延時合閘與變電站保護配合，實現就地故障處理，不需要蓄電池，不依賴通信和主站，可實現完整的饋線自動化終端功能；
● 設計上摒棄了蓄電池等需維護器件所帶來的系統可能不穩定的可能；
● 清晰配網自動化系統功能操作方便；
● 采用頻繁操作型負荷開關/斷路器以滿足配電配網自動化經濟運作要求；
● 采用SF6絕緣負荷開關或真空斷路器，實現SF6滅弧或絕緣；
● 三相共箱式布置，電纜澆制或壓制出線，全密封機構，軍品級航空接口，整體全密封技術保證，使之產品耐候性強，抗凝露性能好，至少15年免維護；
● 密封性能可靠，IP67防護等級，成熟殼體密封技術，采用工裝模具一次成型技術，機械強度高，箱體氣密性好；
● 內置隔離斷口與真空滅弧室串聯異步聯動，開關分、合能力好，安全性強；
● 具有免維護特性，負荷開關/柱上斷路器主回路，二次回路，操作機構均密封在SF6氣體中，不受外部環境影響，性能穩定，可靠，免維護。
主要特點
● 采用電壓時間型電磁機構或常規彈簧機構；
● 具備常規保護，電壓電流型、分散智能型FA功能；
● 采用“集中分散”式控制終端，直觀易用；
● 采用VT電子式電壓傳感技術；
● 隔離刀與真空滅弧室聯動；
● 超級電容后備電源，全生命周期性維護；
● 斷路器/負荷開關任意組合柜，靈活方便。
產品使用環境條件及使用范圍
(1)環境條件
● 最高/低環境溫度：-25℃~ +40℃；
● 最大溫差：25K；
● 海拔高度：≤ 1000 m；
● 相對濕度：日平均值≤ 95 %，月平均值≤ 90 %；
● 耐震能力：地面水平加速度0.2g，垂直加速度0.1g；
● 用于通過小電阻接地，或經消弧線圈接地的12kV系統中；
● 安裝場所應無嚴重影響負荷開關/斷路器的絕緣強度的氣體蒸汽，化學性沉積，灰塵污穢及其它爆炸和腐蝕介質中。
(2)使用范圍
● 廣泛用于城市電網改造，住宅小區，商業中心等城市人口密集區。
主要技術參數
| 名稱 | 參數 | |
| 控制終端部分 | ||
| 工作電源 | AC220±20%，50Hz | |
| 整機功耗 | ≤15VA | |
| 工作環境 | 運行溫度 | -40~70℃ |
| 濕度 | ＜ 95%，無凝結 | |
| 遙測輸入 | 測量精度 | U,I：0.5 級；P,Q：1 級；F：0.01 級 |
| 線性范圍 | 電壓：0~300V；電流：0~100 A | |
| 遙信輸入 | 遙信電源 | DC24V |
| 分辨率 | ≤2 ms | |
| 標配容量 | 2 個 | |
| 遙控輸出 | 輸出方式 | 功率繼電器 |
| 接點容量 | AC250V/16A；DC48V/10A；DC30V/16A | |
| 標配容量 | 1組 合 / 分 | |
| 通信方式 | 接口類型 | 4 個 RA232/CZ485 串口；2 個 10/100Mb 網口 |
| 通信規約 | 支持 IEC60870-5-101，IEC60870-5-104 | |
| 一次開關部分 | ||
| 電磁兼容 | 滿足 DL/T721 電力行業標準Ⅳ級 | |
| 額定開斷電流 | 20kA | |
| 額定耐受電流（峰值） | 50kA | |
| 額定短時耐受電流 | 20kA | |
| 額定短時關合電流（峰值） | 50kA | |
| 額定短路開斷次數 | 30 次 | |
| 機械壽命 | 10000 次 | |
| 三相分閘不同期 | ≤2ms | |
| 方案號 | 01 | 02 | 03 | 04 | |||||
| 母線規格：630A |
|
|
|
|
|||||
| 一次額定電壓：12kV | |||||||||
| 二次額定電壓：DC48V | |||||||||

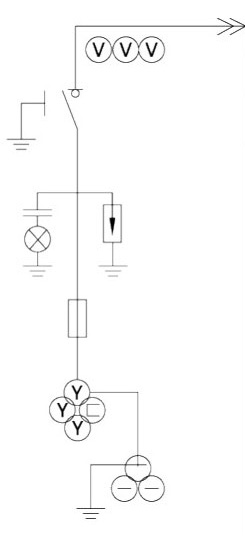

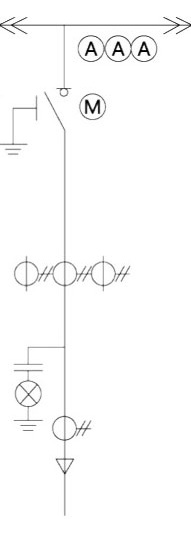

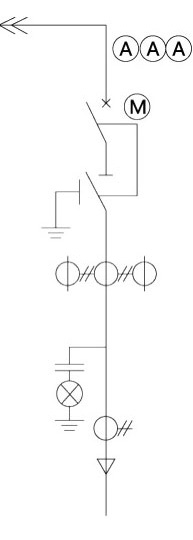

| 環網柜一次方案接線圖 | |||||||||
| 開關柜編號 | AH1 | AH2 | AH3 | ||||||
| 開關柜用途 | DTU 柜 | 母線 PT 單元 | 負荷開關單元 | 斷路器單元 | |||||
|
電 氣 主 要 設 備 元 件 |
負荷開關（三工位） | FLN □ 12/630A | 1 臺 | FLN □ 12/630A | 1 臺 | ||||
| 斷路器 | ZN □ 12/630A | 1臺 | |||||||
| 隔離 / 接地開關 | 20kA | 1 臺 | 20kA | 1 臺 | 20kA | 1臺 | |||
| 操作機構 | 手動 | 1 臺 | 手動 / 電動 DC48V | 1 臺 | 手動 / 電動 DC48V | 1組 | |||
| 電壓互感器 | 1 臺 | ||||||||
| 電流互感器 | |||||||||
| 零序電流互感器 | 10/√3 0.1/√3 0.22/√3 0.1/3kV 30/300/30VA | 600/1 0.5S(5P10)5VA | 3 只 | 600/1 0.5S(5P10)5VA | 3只 | ||||
| 熔斷器 | XRNP-0.5A/50kA | 3 只 | |||||||
| 帶電顯示器 | DXN8D-12/T45 | 1 只 | DXN8D-12/T4S | 1只 | DXN8D-12/T4S | 1只 | |||
| 配網自動化終端 | 75C68J | 1 套 | |||||||
| 電流表 | 600/1 | 3只 | 600/1 | 3只 | |||||
| 電壓表 | 99T1-A 10/0.1kV | 3 只 | |||||||
