產品概述：
● 采用預制式帶電可觸摸硅橡膠電纜頭，全密封、全絕緣、免維護，可靠保證人身安全； ● 結構緊湊，外形小巧美觀，不銹鋼雙層箱體，使用壽命可達二十年以上； ● 在不影響主網運行的前提下，實現區域停電檢修，減小停電范圍； ● 可配一臺或多臺SF6負荷開關，接線方式靈活多樣，分支出線最多可達8回路； ● 可選避雷器、短路故障指示器、限流熔斷器等，滿足用戶各種要求。產品型號說明
| ① | 戶外環網箱 |
| ② | 進線回路數 |
| ③ | 出線回路數 |
| ④ | 分支回路數 |
| ⑤ | 分支回路帶開關 |
| ⑥ | 分支回路開關數 : 一臺開關可省略不寫 |
技術參數
| 序號 | 名稱 | 參數 |
| 1 | 額定電壓 | 12kV |
| 2 | 額定電流 | 630A |
| 3 | 工頻耐壓（相地） | 42kV/min |
| 4 | 雷電沖擊電壓 | 75kV |
| 5 | 額定開斷電流 | 630A |
| 6 | 額定短路開合電流（峰值） | 50kA |
| 7 | 額定短時耐受電流 | 25kA/4S |
| 8 | 額定峰值耐受電流 | 50kA |
| 9 | 額定開斷電容電流 | 45A |
| 10 | 額定開斷電感電流 | 16A |
| 11 | 滿負荷開斷次數 | 100 |
| 12 | 分合閘機械操作次數 | 2000 |
典型接線方案
| 型號 | 線號說明 | 一次接線圖 | 外形尺寸（長 × 寬 × 高） |
| DFW-102K | 一進二分支帶一臺開關 |  |
1180×1150×2300 |
| DFW-103K | 一進三分支帶一臺開關 |  |
1250×1150×2300 |
| DFW-104K | 一進四分支帶一臺開關 |  |
1250×1150×2300 |
| DFW-112K | 一進一出二分支帶一臺開關 |  |
1350×1150×2300 |
| DFW-113K | 一進一出三分支帶一臺開關 |  |
1420×1150×2300 |
| DFW-114K | 一進一出四分支帶一臺開關 |  |
1420×1150×2300 |
| DFW-102K 2 | 一進二分支帶二臺開關 |  |
1350×1150×2300 |
| DFW-112K2 | 一進一出二分支帶二臺開關 |  |
1500×1150×2300 |
| DFW-103K3 | 一進三分支帶三臺開關 |  |
1850×1150×2300 |
| DFW-113K3 | 一進一出三分支帶三臺開關 |  ? |
2000×1150×2300 |

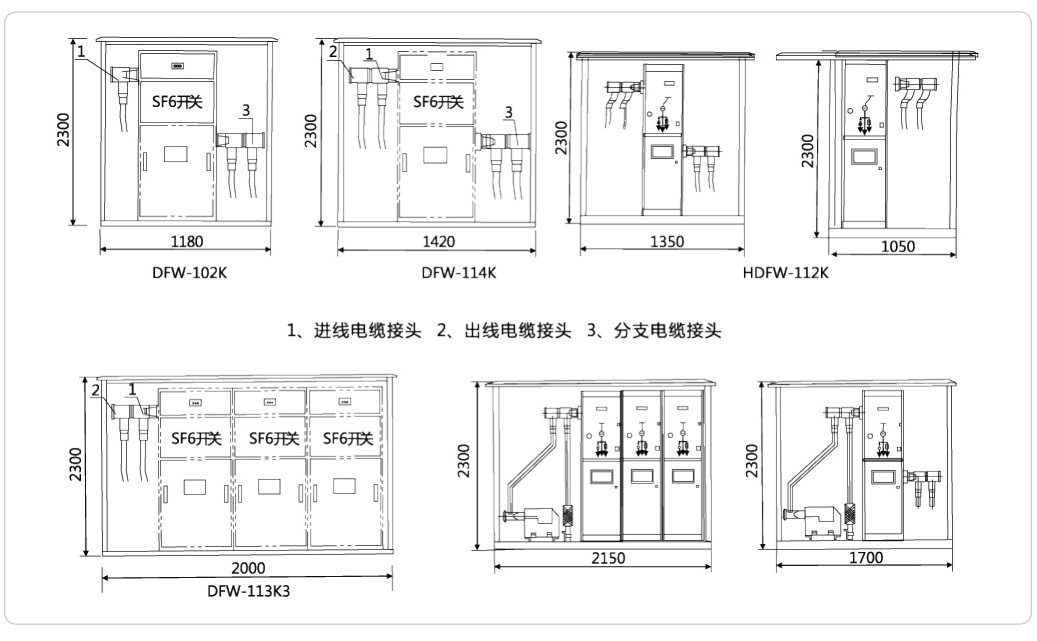

外形示意圖

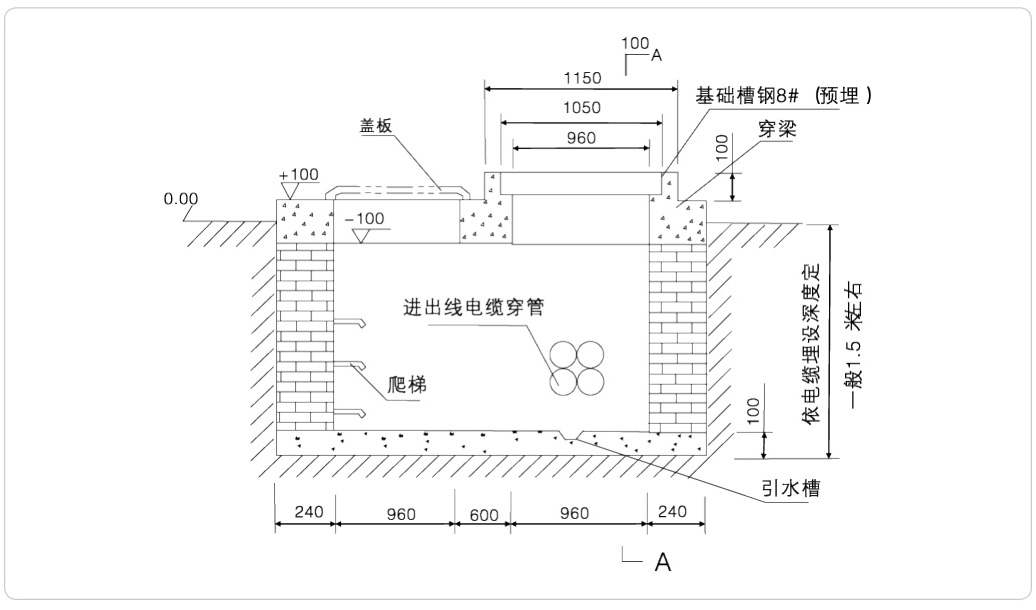

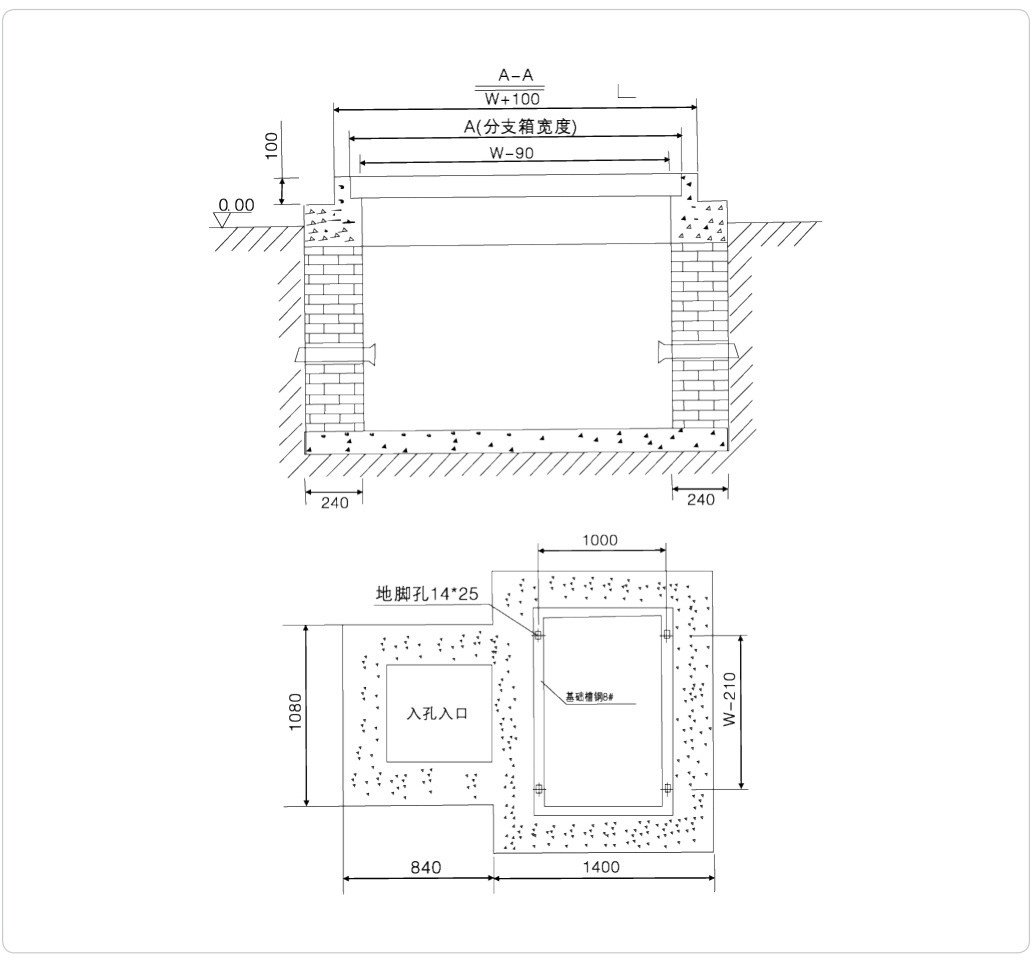

基礎結構圖
技術要求
● 磚墻內側采用1:3水泥砂漿抹封，并做防水處理；
● 穿梁采用Φ6砼操作；
● 基礎槽鋼制作后須做防腐處理；
● 分支箱安裝完畢后底座四周用水泥抹封；
● 人孔入口處須采取防水措施；
● 基礎內應預埋好接地極，接地電阻符合電力部門要求。
訂貨須知
● 產品型號、用戶有特殊要求的可提供一次圖；
● 進出線及分支電纜的標準截面；
● 選配的避雷器、短路故障指示器的數量；
● 外殼的材料和顏色。
